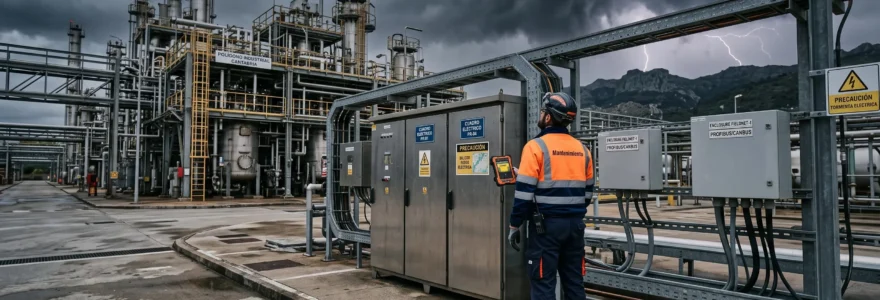

Una tormenta se acerca a su planta y el frente eléctrico está a pocos kilómetros. En ese momento, la decisión de aislar la red Fieldbus, pasar a suministro autónomo o continuar la producción no puede improvisarse. La monitorización de rayos aporta la información que permite decidir con criterio, antes y después del paso del frente, protegiendo los buses de campo y la continuidad de los procesos.
Respuesta directa: monitorizar los rayos consiste en recibir, en tiempo real, alertas de inicio y fin de tormenta sobre un perímetro definido alrededor de la planta, con seguimiento cartográfico de los impactos. Esta información permite activar protocolos operativos (aislamiento de buses, suministro autónomo, suspensión de trabajos en altura) y, tras la tormenta, verificar los impactos cercanos para detectar daños latentes en las redes de comunicación industrial.
Lo esencial para responsables de mantenimiento y automatización
- Un impacto cercano induce sobretensiones capaces de dañar buses Fieldbus sin señal visible inmediata.
- La norma UNE-EN IEC 62793:2022 encuadra los sistemas de aviso de tormentas en la protección contra el rayo.
- Las alertas de inicio y fin de tormenta estructuran el protocolo operativo durante el episodio.
- La verificación post-tormenta reduce el riesgo de descubrir el fallo días después.
- La trazabilidad de alertas e impactos refuerza el cumplimiento ante dirección y aseguradoras.
¿Por qué la monitorización de rayos es crítica para las redes de comunicación industrial?
En una planta industrial, los buses Fieldbus transportan señales de baja tensión entre sensores, actuadores y autómatas. Cuando un rayo impacta a varios cientos de metros de las instalaciones, el campo electromagnético generado induce sobretensiones transitorias en los cables de señal, incluso sin impacto directo. Estas sobretensiones pueden degradar tarjetas de comunicación, interfaces de bus y módulos de entrada/salida, con consecuencias que van desde el error puntual de trama hasta la pérdida completa del segmento.
La situación clásica es conocida: un frente tormentoso pasa cerca de la planta durante la noche, no se registra ningún impacto directo, pero a la mañana siguiente una línea de producción no arranca. El diagnóstico apunta a un bus de campo que ha perdido comunicación con varios esclavos. Sin información sobre la actividad eléctrica de la noche anterior, el responsable de mantenimiento pierde horas buscando la causa raíz, cuando se trata de una sobretensión inducida por un impacto a 500 metros.
La vulnerabilidad específica de los buses Fieldbus proviene de su propia naturaleza: señales de baja amplitud, cables largos que actúan como antenas, topologías con derivaciones múltiples. Según el documento NTP 1084 del INSST sobre riesgos laborales por caída de rayos, la instalación de protectores contra sobretensiones en las líneas de suministro y telecomunicaciones que penetran en un edificio busca precisamente evitar que corrientes conducidas o inducidas afecten a equipos de seguridad, alarmas o sensores industriales. Sin visibilidad en tiempo real sobre los impactos, estas protecciones trabajan a ciegas y los daños latentes se descubren tarde.
Daño latente, riesgo acumulado: un bus de campo puede seguir funcionando tras una sobretensión con componentes debilitados que fallarán ante el siguiente episodio tormentoso. La ausencia de verificación post-tormenta multiplica el riesgo de parada en el momento más desfavorable.
Para un responsable de automatización de una planta industrial en España, contar con un servicio de monitorización de rayos en procesos industriales permite pasar de una gestión reactiva a una estrategia preventiva. La detección anticipada de la actividad eléctrica ofrece la posibilidad de activar los protocolos previstos, proteger las instalaciones sensibles y comprobar el estado de la red una vez que el frente ha pasado, reduciendo así l’incertitude face aux perturbations liées aux orages.
Marco normativo: IEC 62793 y evaluación del riesgo de rayo
La protección contra el rayo en sitios industriales se apoya en un corpus normativo que distingue tres planos: la evaluación del riesgo, las medidas de protección física y los sistemas de aviso de tormentas. En España, el marco de referencia para estos últimos es la norma UNE-EN IEC 62793 vigente en España, publicada en 2022 por UNE y gestionada por el comité técnico CTN 207/SC 81 dedicado a la protección contra el rayo. Esta norma es idéntica a EN IEC 62793:2020 e IEC 62793:2020, y anula a su versión anterior de 2019.
La IEC 62793 encuadra los sistemas de aviso de tormentas dentro de la estrategia global de protección: no sustituye a las instalaciones físicas como pararrayos o descargadores, sino que las complementa aportando una dimensión temporal. Permite anticipar la llegada de un frente tormentoso para activar medidas de protección adicionales que no pueden mantenerse permanentemente, como el paso a suministro autónomo o la suspensión de operaciones sensibles.
Para instalaciones industriales con sustancias peligrosas, el marco regulador español se articula a través del Real Decreto 840/2015 sobre accidentes graves, que transpone la Directiva europea 2012/18/UE (Seveso III). Este texto establece la obligación de evaluar y controlar los riesgos inherentes a los accidentes graves, incluyendo los escenarios en los que un fenómeno natural como una tormenta pueda actuar como factor desencadenante. Conviene precisar que la terminología francesa «ICPE» no se aplica en España: el marco equivalente se construye sobre este Real Decreto y la normativa autonómica correspondiente.
La trazabilidad adquiere entonces un valor doble. Frente a la dirección de la planta, demuestra que se dispone de una herramienta de decisión documentada. Frente a las aseguradoras, aporta pruebas objetivas sobre la ocurrencia y proximidad de impactos cuando se declara un siniestro vinculado a una tormenta. El historial de alertas, con fechas, horas, distancias y acciones registradas, se convierte en un elemento probatorio difícil de improvisar a posteriori.
Lectura cruzada recomendada: Antes de definir un protocolo interno, conviene cruzar las exigencias de la UNE-EN IEC 62793:2022 con las obligaciones derivadas del Real Decreto 840/2015 si la planta maneja sustancias peligrosas, y con la evaluación de riesgos laborales según las recomendaciones del INSST.
¿Cómo funciona un servicio de alerta y seguimiento de tormentas?
Un servicio de monitorización de rayos se apoya en una red de detectores que localizan las descargas atmosféricas y calculan su posición en tiempo real. A partir de esta información, el servicio emite alertas sobre un perímetro definido alrededor de la planta, generalmente configurable según el nivel de criticidad de las instalaciones.
La distinción entre alerta de inicio y alerta de fin de tormenta constituye la columna vertebral del protocolo de decisión. La primera señala la aproximación de la actividad eléctrica a una distancia preestablecida: es el momento de activar las medidas de protección. La segunda confirma el alejamiento del frente y la ausencia de nueva actividad en el perímetro durante un intervalo de seguridad: es el momento de regresar a la operación normal, no antes.
- VigilanciaEl servicio supervisa continuamente la actividad eléctrica y envía notificaciones cuando se superan los umbrales de distancia configurados.
- Alerta de inicioSe activa el protocolo interno: aislamiento de buses sensibles, paso a suministro autónomo si procede, suspensión de trabajos en altura y en exteriores.

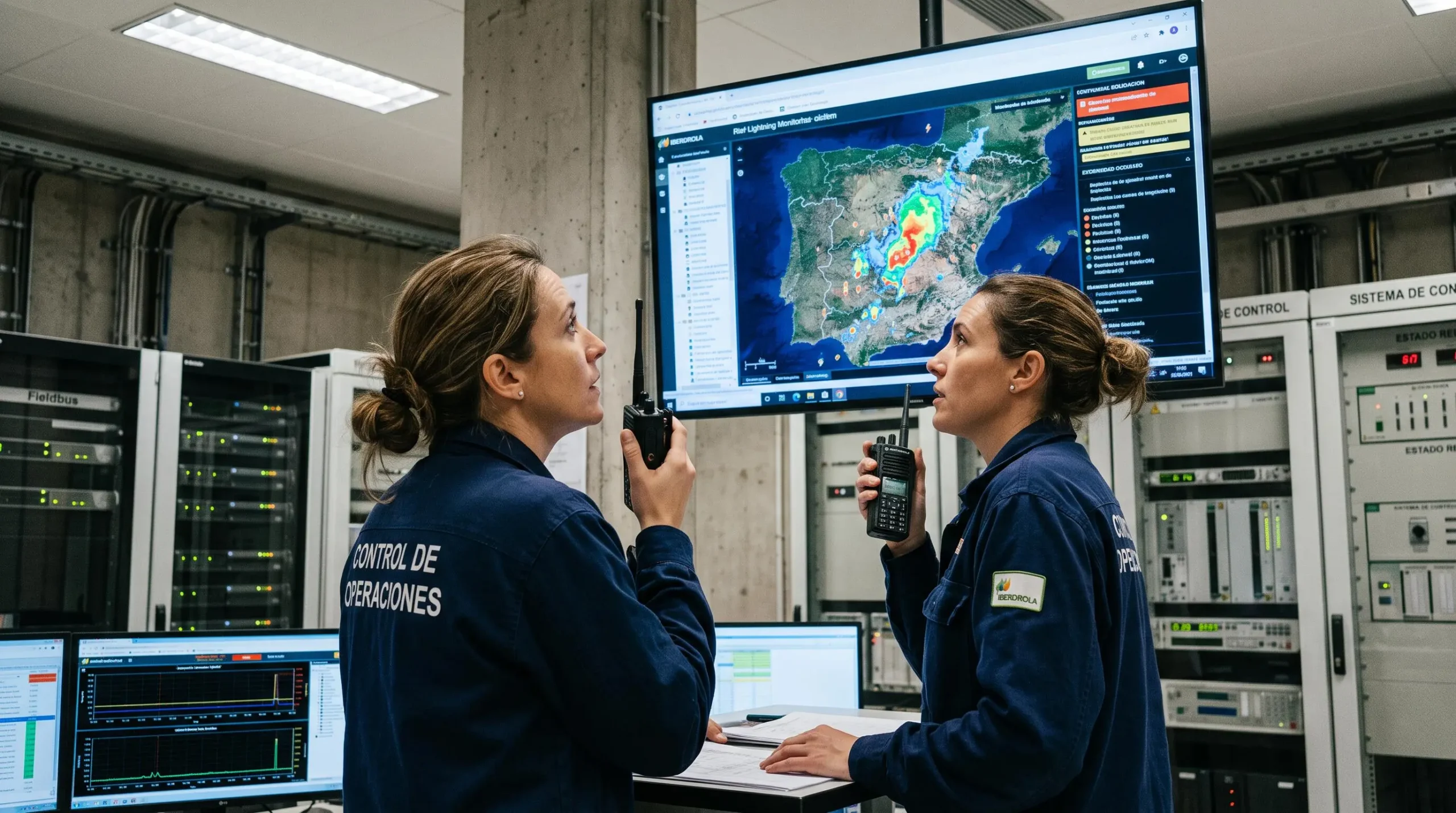

- Seguimiento en directoEl equipo de operación consulta la cartografía de impactos para evaluar la intensidad y trayectoria del frente.
- Alerta de finConfirmación del alejamiento del riesgo: desactivación progresiva del protocolo y retorno a la configuración habitual.
- Verificación post-tormentaRevisión de los puntos sensibles de la red Fieldbus en función de los impactos registrados cerca de la planta.
La verificación post-tormenta merece atención específica. Cuando el historial muestra impactos a menos de un kilómetro de la planta, está justificado inspeccionar los armarios de comunicación, revisar los contadores de descargadores de sobretensiones y comprobar la integridad de los segmentos Fieldbus más expuestos. Esta rutina evita el escenario clásico de descubrir el fallo tres días después, cuando la línea no arranca y la causa raíz ya es difícil de documentar.
Cas pratique
Caso hipotético: una planta química recibe una alerta de inicio de tormenta a las 03:14, con el frente a 15 km. El operador de guardia activa el protocolo: aislamiento del bus de campo del parque de almacenamiento y paso a suministro autónomo de los sistemas de seguridad. A las 04:02 se registran dos impactos a menos de 800 metros. La alerta de fin llega a las 05:30. El equipo de mantenimiento inspecciona a primera hora los armarios expuestos y detecta un descargador de sobretensiones agotado. La sustitución preventiva evita una parada de línea prevista para la jornada siguiente.
Medidas operativas para proteger buses Fieldbus durante tormentas
Recibir una alerta solo tiene valor si la planta dispone de un protocolo claro para transformarla en acciones. La monitorización de rayos no sustituye a las protecciones físicas: las activa en el momento oportuno y limita la ventana de exposición.
La decisión más delicada es el paso a suministro eléctrico autónomo. Hacerlo demasiado pronto significa parar innecesariamente procesos continuos; hacerlo demasiado tarde expone los equipos a la sobretensión. El criterio operativo habitual se apoya en umbrales de distancia configurados en función del tiempo que necesita la planta para completar la transición de forma segura. Si la secuencia de aislamiento requiere veinte minutos, la alerta debe activarse cuando el frente se encuentra a una distancia que ofrezca ese margen con holgura.
Protocolo tipo para proteger una red Fieldbus durante una alerta
- Confirmar el estado de los descargadores de sobretensiones en entradas de línea.
- Aislar los segmentos Fieldbus no imprescindibles para la seguridad del proceso.
- Pasar los sistemas críticos a suministro autónomo según la secuencia prevista.
- Suspender los trabajos en altura, en cubiertas y en exteriores expuestos.
- Registrar hora, distancia y acciones en el libro de guardia.
- Reaccionar solo al trueno audible: ya es demasiado tarde para proteger.
- Volver a la operación normal antes de la alerta de fin confirmada.
- Omitir la verificación post-tormenta cuando no ha habido impacto directo visible.
- Confiar la decisión a la percepción visual del cielo en lugar de a datos objetivos.
- No documentar las acciones: sin registro no hay trazabilidad útil para la aseguradora.
La seguridad del personal se trata en paralelo. El INSST recuerda que las medidas de protección frente al rayo pueden ser permanentes o temporales, y que las temporales incluyen precisamente la restricción de actividades expuestas durante los episodios tormentosos. Vincular la alerta de monitorización a la suspensión automática de permisos de trabajo en zonas sensibles aporta coherencia entre la protección de los activos y la protección de las personas.
El registro sistemático de acciones cierra el círculo. Cada alerta recibida, cada medida activada, cada verificación realizada debe quedar documentada con fecha, hora y responsable. Este historial alimenta la mejora continua del protocolo y constituye la base de la trazabilidad exigida en caso de siniestro o auditoría.
Integrar la monitorización de rayos en la gestión de su planta industrial
La objeción habitual frente a un servicio de monitorización se formula en dos tiempos: complejidad de integración y relación coste-beneficio. En la práctica, un servicio de alerta meteorológica se integra como una fuente de información más en la supervisión de la planta, con notificaciones por correo, SMS o interfaz dedicada, sin modificar los automatismos existentes.
El beneficio se mide en la ventana que separa la detección de la amenaza y la activación de las protecciones. Una parada de línea de varias horas por un fallo de bus Fieldbus, la sustitución de tarjetas de comunicación o la pérdida de un lote de producción representan costes directos muy superiores a los de un servicio de monitorización anual. A esto se añade el valor difícil de cuantificar, pero muy concreto, de disponer de un expediente trazable frente a la dirección y la aseguradora cuando llega un siniestro.
Los criterios para elegir un servicio adaptado a entornos industriales se centran en algunos aspectos verificables: cobertura real del territorio español, resolución temporal y espacial de la detección, posibilidades de configurar perímetros y umbrales de alerta, canales de notificación compatibles con la organización de guardias, acceso al historial de impactos para la verificación post-tormenta y a los registros necesarios para la trazabilidad normativa.
- Si opera procesos continuos con buses Fieldbus en exterior:la monitorización aporta la ventana de decisión necesaria para aislar sin parar innecesariamente.
- Si está sujeta al Real Decreto 840/2015 (Seveso):la trazabilidad de alertas e impactos refuerza el expediente de control de riesgos tecnológicos agravados por fenómenos naturales.
- Si ha sufrido daños sin impacto directo documentado:el historial de impactos cercanos ayuda a identificar la causa raíz y a justificar las reparaciones ante la aseguradora.
- Si gestiona trabajos en altura o en exteriores expuestos:la alerta temprana permite suspender actividades antes de la llegada del riesgo electrico.
¿Un pararrayos no es suficiente para proteger la planta?
El pararrayos capta y conduce la descarga directa, pero no impide las sobretensiones inducidas por impactos cercanos ni activa medidas temporales como el paso a suministro autónomo. La monitorización aporta la dimensión temporal que las protecciones físicas no pueden ofrecer por sí solas.
¿Cuándo conviene pasar a suministro autónomo durante una tormenta?
El umbral se define en función del tiempo necesario para completar la secuencia de transición de forma segura, con margen añadido. La alerta de inicio debe llegar antes de que el frente alcance la distancia a partir de la cual la transición ya no se puede ejecutar con garantías.
¿Qué hacer tras una alerta sin impacto directo visible?
Consultar el historial de impactos registrados en el perímetro cercano. Si se identifican descargas a menos de un kilómetro, inspeccionar los armarios de comunicación, revisar los contadores de descargadores y comprobar los segmentos Fieldbus más expuestos antes de reanudar la operación normal.
¿Cómo demostrar el cumplimiento normativo a la dirección y a la aseguradora?
Mediante el registro sistemático de alertas recibidas, acciones activadas, impactos registrados y verificaciones realizadas. La UNE-EN IEC 62793:2022 encuadra los sistemas de aviso dentro de la protección contra el rayo, y el historial trazable constituye la prueba documental frente a terceros.
Antes de incorporar un servicio, conviene revisar su cobertura, su integración con los protocolos existentes y su capacidad para generar los registros necesarios para la trazabilidad. Para explorar una solución pensada específicamente para entornos de proceso, puede consultar la oferta dedicada a plantas industriales.
Perder el miedo a la próxima tormenta no significa eliminarla, sino disponer de la información y del protocolo que permiten decidir con criterio: aislar lo que debe aislarse, mantener en operación lo que puede seguir funcionando y verificar después lo que ha podido quedar afectado. Es la diferencia entre sufrir el episodio y gestionarlo.
